一、描述(SCOPE):

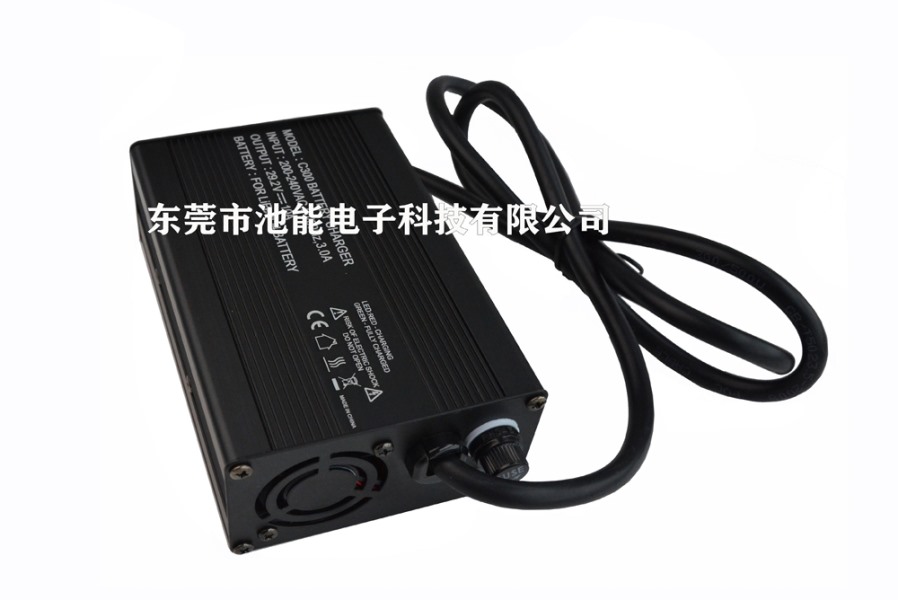

此规格书适应于8串铁锂电池型号的电池充电器。
The purpose of the document is to specify the functional requirements of a 292W charge of Lifep04
二、输入特性(INPUT CHARACTERISTICS):
2.1输入电压(Input Voltage):
额定电压(Nominal Voltage):220Vac
调整范围(Variation Range): 200-240Vac
2.2输入频率(Input Frequency):
额定频率(Nominal Frequency):50/60Hz
调整频率(Variation Frequency):47-63Hz
2.3最大输入电流(Max Input Current):
当输入交流电压为额定值的下限时,输出电压负载满载,最大输入交流电流15A。
15 Arms max At any input voltage and rated, DC output rated load.
2.4浪涌电流(Inrush Current):
当输出为额定负载,环境温度为25℃,输入220Vac冷态起动电源时的最大浪涌 电流小于50A。
50Amps Max. Cold start at 220Vac input, with rated load and 25℃ambient.
三、输出特性(OUTPUT CHARACTERISTICS):
3.1输出功率(Power Output);
充电电压 充电电流 转灯电流 最大输出功率
Voltage Charging Current Turn Lamp Current Output Power
29.2V±1% 10A±2% 1A 292W
3.2负载特性/调整率(Combined Load/Line Regulation):
充电电压 最大充电电压 线性调整 负载调整
Voltage Max.Charge Voltage Line Regulation Load Regulation
29.2V 29.2V ±1% ±5%
3.3效率(Efficiency):
当输入220Vac和输出最大负载时,最小88%。
88%Min.At 220Vac input and output Max. Load.
